عملکرد نشت یاب مادون قرمز لیزری گاز متان

همان طور که قبلا گفته شد سنسور های نشت یاب مادون قرمز بر اساس عملکرد فوتون های نوری و بازتاب ناشی از برخورد طیف های مختلف به مولکول های گاز و درنتیجه تجزیه و تحلیل سنسور داخلی کار می کنند این سنسور ها در ابعاد بسیار کوچک ساخته می شوند که در ادامه شماتیک سنسور و در تحقیق سنسور نشت یاب گاز مادون قرمز ، فیلم و توضیح عملکرد این سنسور ها را مشاهده می کنید.

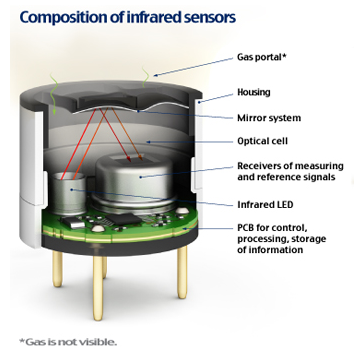

 سنسور نشت یاب گاز مادون قرمز

سنسور نشت یاب لیزری و عملکرد ردیاب گاز مادون قرمز

سنسور های نشت یاب لیزری به عبارت دقیق تر نوعی سنسور  نشت یاب گاز  مادون قرمز هستند  که با استفاده از طیف خاصی از نور لیزر (عمدتا سبز رنگ) و سنسور مادون قرمز مخصوص بازتاب ناشی از برخورد نور لیزر به مولکول های گاز متان را جمع آوری و تحلیل می کنند. نشت یاب های لیزری پرکاربرد ترین ردیاب های گاز متان در صنایع پتروشیمی ، شیمیایی و … هستند که عمدتا برای پایش محیطی گاز متان توسط کوادکوپتر ها استفاده می شوند  برای آشنایی بهتر با عملکرد ردیاب های مادون قرمز و لیزری فیلم زیر را مشاهده کنید

.
همان طور که در فیلم فوق مشاهده می کنید ردیاب گاز لیزری، فوتون های نور سبز رنگ را به سمت هدف شلیک میکند این فوتون ها به هنگام بازتاب توسط سنسور مادون قرمز تعبیه شده در جلوی دستگاه جمع آوری می شود باتوجه به تفاوت بازتاب های ناشی از برخورد فوتون به مولکول های گاز متان و هوا و یا سایر اجسام، دستگاه نشتی و عدم نشتی به همراه میزان نشتی را مشخص می کند این مقدار بر حسب PPM-m  بروی صفحه نمایش مشخص می شود
   واحد ppm-m (Parts Per Million Per Meter) یک یکای وابسته به PPM است که بر اساس آن تعریف می شود PPM به معنی بخش در میلیون است که بیانگر غلظت موجود از هر ماده در محیط تحت آزمایش است. PPM_M میزان غلظت ماده بر متر می باشد که به صورت ساده تر غلظت ماده در مسیر یک متر را بیان می کند.

دوربین های نشت یاب گاز

دوربین های ردیاب و یا نشت یاب گاز یکی از جدید ترین تکنولوژی های پایش ایمنی در صنایع نفت و گاز نظیر پالایشگاه ها و پتروشیمی ها و دیگر صنایع می باشد که توسط شرکت های نوآور به بازار عرضه شده است

فیلم زیر عملکرد یک دوربین نشت یاب گاز را به شما نشان می دهد.
