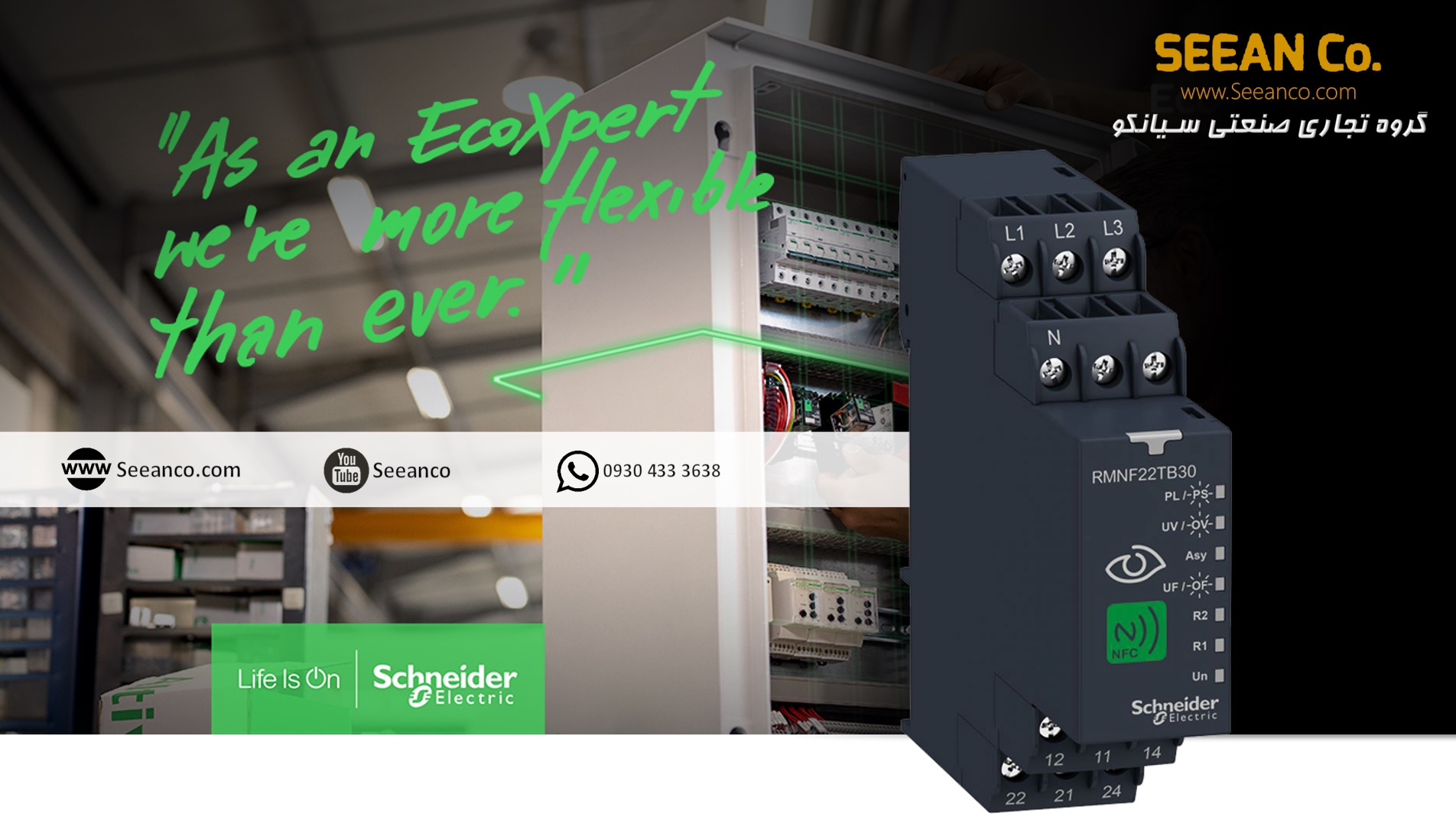

معرفی قیمت و خرید رله کنترل فاز و کنترل بار NFC اشنایدر الکتریک RMNF22TB30 نمایندگی اشنایدر
رله مانیتورینگ اشنایدر الکتریک مدل Schneider RMNF22TB30 یک رله مانیتورینگ چند منظوره 3 فاز می باشد که برای نظارت بر منابع تغذیه 3 فاز جهت محافظت از دستگاه های الکتریکی متصل به این منبع طراحی شده است. نوسانات برق می تواند به تجهیزات گرانقیمت سه فاز یا مبدل ها آسیب جدی برساند. رله Schneider RMNF22TB30 قادر است بسیاری از عملکرد های مربوط به منابع تغذیه سه فاز نظیر عدم تقارن فاز ها، خرابی فاز ، ولتاژ اضافی (اضافه بار) ، ولتاژ کم ، فرکانس بیش از حد و فرکانس پایین را کنترل کند. همانند تمامی رله های کنترل فاز و کنترل بار نمایندگی اشنایدر الکتریک این رله مانیتورینگ با دارا بودن حداقل زمان خاموشی ، کارایی بالا و ماندگاری طولانی در بازار با قیمت لیست عرضه می شود
رله مانیتورینگ RMNF22TB30 دارای برنامه تلفن همراه Zelio NFC می باشد که برای نظارت بر رله های NFC تولید شده است این نرم افزار فقط برای دستگاه ها و تلفن های همراه منطبق بر سیستم عامل Android در دسترس است و به راحتی می توانید از فروشگاه گوگل پلی دانلود نمود.
گروه صنعتی سیانکو به عنوان عرضه کننده تجهیزات اندازه گیری و ابزار دقیق صنعتی و نمایندگی فروش برند های معتبر بین المللی انواع سافت استارتر و درایو اشنایدر الکتریک فرانسه را همراه با گارانتی و قیمت مناسب در بازار ایران تامین و توزیع می کند
ویژگی ها و مزایا رله مانیتورینگ فاز و کنترل بار اشنایدر الکتریک فرانسه
پیکربندی کنتاکت ها به صورت CO
سازگاری کامل با محیط زیست
دوام و استحکام بالا
مقاومت بالا در مقابل رطوبت
مناسب برای محیط های کاری صنعتی و سخت
دارای نشانگر وضعیت ال ای دی
دارای سیکل مکانیکی کاری 1 میلیون بار
پاسخ زمانی و سنجش سریع
مقاومت بالا در برابر لرزش و شوک
انواع کاربرد رله کنترل فاز و کنترل بار Schneider RMNF22TB30
اتوماسیون کارخانه
محیط های صنعتی سبک
اماکن مسکونی
دارای انواع گواهینامه ها و تاییدیه های مختلف نظیر علامت استاندارد اروپا CE، گواهی CSA و RCM، تاییدیه EAC و UL می باشد. استاندارد های محافظتی IP20 و IP40 از دیگر ویژگی های این محصول می باشد
جدول مشخصات رله کنترل فاز و کنترل بار اشنایدر الکتریک مدل Schneider RMNF22TB30
| سری محصولات | Zelio Control |
| نام رله | Monitoring relay |
| نوع رله | Control relay |
| تعداد فاز شبکه | 3 phases |
| نام و پارت نامبر رله | RMNF22-RMNF22TB30 |
| پارامتر های مانیتورینگ رله | Phase sequence
Phase failure detection
Overvoltage detection
Undervoltage detection
Overfrequency and underfrequency
Asymmetry |
| سیستم کنترل کننده رله | Android |
| نسخه نرم افزار | V4.4 and above |
| نرم افزار مدیریت رله | Zelio NFC (downloadable from Google Play store) |
| روند اتصال و کنترل | NFC enabled mobile device |
| نوع تاخیر زمانی | On-delay 0.1 s…60 min
Off-delay 0.1 s…60 min |
| ظرفیت سوییچنگ بر حسب VA | 2000 VA |
| NFC فرکانس کاری | 13.56 MHz |
| ماکزیمم توان رادیویی ارسالی | 0.0002 mW |
| زمان ریست | 1500 ms at maximum voltage |
| ماکزیمم ولتاژ سوییچینگ | 250 V AC |
| مینیمم جریان سوییچینگ | 100 mA at 6 V |
| ماکزیمم جریان سوییچینگ | 8 A AC |
| [Us] نرخ ولتاژ تغذیه | 208…480 V AC line to line
120…277 V AC line to neutral |
| محدوده های ولتاژ تغذیه | 166.4…576 V AC line to line
96…332.4 V AC line to neutral |
| توان مصرفی بر حسب VA | 4 VA at 480 V AC 60 Hz |
| فاکتور لود | 100 % |
| فرکانس ولتاژ تغذیه | 50…60 Hz +/- 10 % |
| کنتاکت های خروجی | 2 C/O |
| دقت تنظیمات آستانه سوییچینگ | +/- (1.5 % + 1 V) |
| دقت تنظیمات تاخیر زمانی | +/- 3 % for 10 s…60 min time delay range
+/- 300 ms for 0…10 s time delay range |
| هیسترزیس | 3 % of fixed for phase failure detection |
| آستانه آلارم | 166…576 V adjustable overvoltage and undervoltage detection (line to line)
96…332 V adjustable overvoltage and undervoltage detection (line to neutral)
5…150 V adjustable asymmetry
45…66 Hz adjustable overfrequency or underfrequency |
| اعمال تاخیر در توان بالا | 650 ms |
| ماکزیمم چرخه اندازه گیری | 150 ms measurement cycle as true rms value |
| دقت تکرار سوییچینگ | +/- 0.5 % for input circuit
+/- 3 % for time delay |
| دقت تنظیمات آستانه سوییچینگ | +/- (1.5 % + 1 V) |
| خطای اندازه گیری | < 0.05 %/Hz with frequency variation
< 0.05 %/°C with temperature variation |
| تاخیر زمانی | <= 300 ms |
| مقاومت عایق | > 100 MOhm at 500 V DC conforming to IEC 60255-27 |
| [Ui] نرخ عایق ولتاژ | 400 V |
| [Uimp] نرخ تحمل رنج ولتاژ | 4 kV during 1.2/50 µs |
| ولتاژ تست دی الکتریک | 2.5 kV, 1 min AC 50 Hz conforming to IEC 60255-27 |
| موقعیت نصب | Any position |
| ترمینال ها و اتصالات | Screw terminals, 2 x 0.5…2 x 2.5 mm² (AWG 20…AWG 14) solid without cable end
Screw terminals, 2 x 0.5…2 x 1.5 mm² (AWG 20…AWG 16) flexible with cable end
Screw terminals, 1 x 0.5…1 x 3.3 mm² (AWG 20…AWG 12) solid without cable end
Screw terminals, 1 x 0.5…1 x 2.5 mm² (AWG 20…AWG 14) flexible with cable end |
| سفتی گشتاور | 0.6…1 N.m conforming to IEC 60947-1
0.60…0.99 N.m conforming to IEC 60947-1 |
| جنس بدنه | Self-extinguishing plastic |
| سیگینالینگ محلی | LED Un: (steady), green for power ON
LED R1: (steady), amber for relay energised
LED R1: (blinking), amber for timing in progress
LED R2: (steady), amber for relay energised
LED R2: (blinking), amber for timing in progress
LED PL: (steady), red for alarm phase failure triggered
LED PS: (blinking), red for alarm phase sequence failure triggered
LED UV: (steady), red for alarm undervoltage failure triggered
LED OV: (blinking), red for alarm overvoltage failure triggered
LED UF: (steady), red for alarm underfrequency failure triggered
LED OF: (blinking), red for alarm overfrequency failure triggered
LED ASYM: (steady), red for alarm asymmentry failure triggered |
| شیار و نحوه نصب | 35 mm DIN rail conforming to EN/IEC 60715 |
| چرخه الکتریکی | 100000 cycles |
| چرخه مکانیکی | 10000000 cycles |
| رده استفاده از دستگاه | AC-15 conforming to IEC 60947-5-1
DC-13 conforming to IEC 60947-5-1
AC-1 conforming to IEC 60947-4-1
DC-1 conforming to IEC 60947-4-1 |
| [Ith] جریان گرمایی | 8 A |
| جنس کنتاکت ها | Cadmium free |
| عرض | 22.5 mm |
| طول | 90 mm |
| عمق | 99 mm |
| وزن | 0.125 kg |
| استاندارد مطابقتی الکترو مغناطیسی | Voltage dips and interruptions immunity test – test level: 70 % (25/30 cycles) conforming to IEC 61000-4-11
Electrostatic discharge – test level: 6 kV level 3 (contact discharge) conforming to IEC 61000-4-2
Conducted and radiated emissions class B group 1 conforming to CISPR 11
Conducted and radiated emissions class B conforming to CISPR 22
Radiated radio-frequency electromagnetic field immunity test – test level: 10 V/m level 3 conforming to IEC 61000-4-3
Immunity for industrial environments conforming to EN/IEC 61000-6-2
1 MHz damped oscillating wave – test level: 2.5 kV CM, 1 kV DM criteria B conforming to IEC 61000-4-18
Voltage dips and interruptions immunity test – test level: 0 % (0.5…25 cycles) conforming to IEC 61000-4-11
Magnetic field at power frequency – test level: 30 A/m (continuous)-300 A/m (1-3 s) level 4 conforming to IEC 61000-4-8
Surge immunity test – test level: 2 kV level 4 (differential mode) conforming to IEC 61000-4-5
Immunity for residential, commercial and light-industrial environments conforming to EN/IEC 61000-6-1
Voltage dips and interruptions immunity test – test level: 40 % (10/12 cycles) conforming to IEC 61000-4-11
Voltage interruptions – test level: 0 % criteria C (250/300 cycles) conforming to IEC 61000-4-29
Electrical fast transient/burst immunity test – test level: 4 kV criteria B (direct) conforming to IEC 61000-4-4
Emission standard for industrial environments conforming to EN/IEC 61000-6-4
Emission standard for residential, commercial and light-industrial environments conforming to EN/IEC 61000-6-3
Surge immunity test – test level: 4 kV level 4 (common mode) conforming to IEC 61000-4-5
Electrostatic discharge – test level: 8 kV level 3 (air discharge) conforming to IEC 61000-4-2
Conducted RF disturbances level 3 conforming to IEC 61000-4-6 |
| استاندارد ها | EN/IEC 60255-1 |
| تاییدیه های محصول | CE
UL
CSA
CCC
EAC
RCM |
| استاندارد های راه بردی | 2014/30/EU – electromagnetic compatibility
2014/35/EU – low voltage directive
2014/53/EU – radio equipment directive
2015/863/EU – RoHS directive |
| مقاومت در برابر دما | -40…70 °C |
| دمای کاری دستگاه | -20…60 °C |
| رطوبت نسبی | 93…97 % at 25…55 °C conforming to IEC 60068-2-30 |
| مقاومت در برابر لرزش | 0.075 mm (f= 10…58.1 Hz) not in operation conforming to IEC 60068-2-6
1 gn (f= 58.1…150 Hz) not in operation conforming to IEC 60068-2-6
0.035 mm (f= 10…58.1 Hz) in operation conforming to IEC 60068-2-6
0.5 gn (f= 58.1…150 Hz) in operation conforming to IEC 60068-2-6 |
| مقاومت در برابر شوک | 15 gn (duration = 11 ms) for not in operation conforming to IEC 60068-2-27
5 gn (duration = 11 ms) for in operation conforming to IEC 60068-2-27 |
| IP درجه محافظت | IP20 (terminals) conforming to IEC 60529
IP40 (housing) conforming to IEC 60529
IP40 (front panel) conforming to IEC 60529 |
| درجه آلودگی | 3 conforming to IEC 60664-1
3 conforming to UL 508 |
| رده بندی اضافه بار | III conforming to IEC 60664-1
III conforming to UL 508 |
