آموزش کار با کالیبراتور مولتی فانکشن fluke 726

آموزش کار با کالیبراتور فلوک 726

این دستگاه یکی از کالیبراتورهای حرفه ای کمپانی فلوک است که قابلیت تست چند منظوره را داراست و جزء دستگاه های خاص به شمار میرود این دستگاه قابلیت اندازه گیری و ارائه سورس کالیبراسیون ولتاژ ، آمپر ، RTDها ، ترموکوپل ، فرکانس و مقاومت در سنسور های تست و منبع را داراست

گروه فنی و مهندسی سیانکو به عنوان عرضه کننده عمده تجهیزات اندازه گیری و ابزار دقیق با قیمت مناسب و نمایندگی رسمی کمپانی فلوک برای اولین بار در ایران اقدام به انتشار بسته های آموزشی شامل فیلم و راهنمای کاربری فارسی کامل تجهیزات فلوک نموده است. در این پیج آموزشی نحوه اندازه گیری و کالیبراسیون به کمک کالیبراتور مولتی فانکشن فلوک 726 بررسی خواهد شد.

برای خرید و دانلود پکیج آموزشی کار با دستگاه کالیبراتور مولتی فانکشن fluke 725

لینک خرید کالیبراتور مولتی فانکشن دقت بالا فلوک مدل Fluke 726

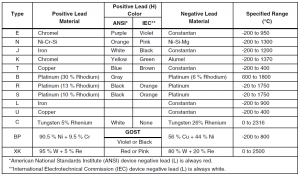

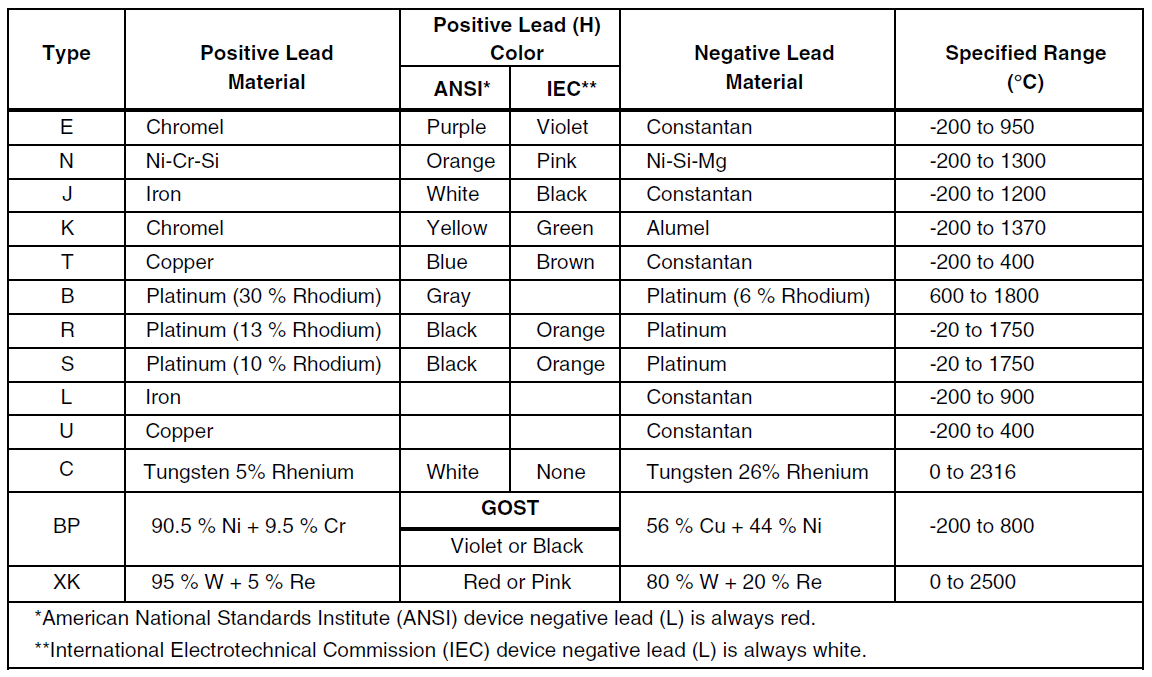

پروتکل ارتباطی هارت  250 اهمی یکی دیگر از ویژگی های منحصر به فرد این دستگاه می باشد که سبب مطابقت دستگاه با سایر لوازم در ارتباط با آن می شود. فلوک 726  کالیبراسیون  و هماهنگ سازی سیزده نوع ترموکوپل رایج را پشتیبانی می کند که هریک مختصرا در جدول زیر بررسی شده اند

اندازه گیری و کالیبراسیون ترموکوپل به کمک fluke 726

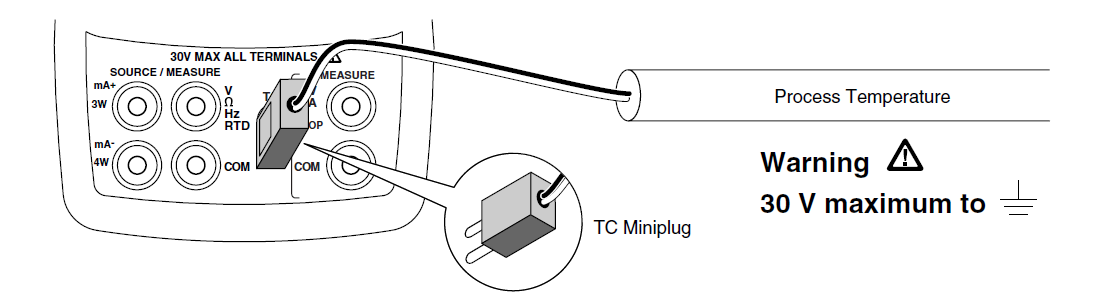

برای کالیبراسیون ترموکوپل ها مطابق با شکل زیر

فیش مینی پلاگ ترموکوپل را متصل کرده و مطابق با شکل به دستگاه وصل نمایید سپس برای اندازه گیری دما به کمک ترموکوپل  ابتدا واحد اندازه گیری دما را برحسب سانتی گراد یا فارنهایت با توجه به دستگاه اندازه گیر خود از منوی وضعیت انتخاب کنید

• در هنگام اتصال سیم های ترموکوپل  به فیش رابط و دستگاه دقت کنید یک پایه فیش پهن تر از دیگریست و هیچ گاه فیش را با فشار به کالیبراتور متصل نکنید.
• توجه داشته باشید فیش و ترموکوپل دارای  اختلاف دما می باشند به مدت یک یا چند دقیقه  صبر کنید تا دمای ترموکوپل و فیش متعادل شود سپس فیش را به ترمینال ورودی خروجی TC متصل کنید

در صورت لزوم مد اندازه گیری را انتخاب کنید  و کلید TC  را فشار دهید  تا ترموکوپل شناسایی شود و دما در قسمت پایین صفحه نمایش ظاهر شود

اندازه گیری و کالیبراسیون RTD به کمک fluke 726

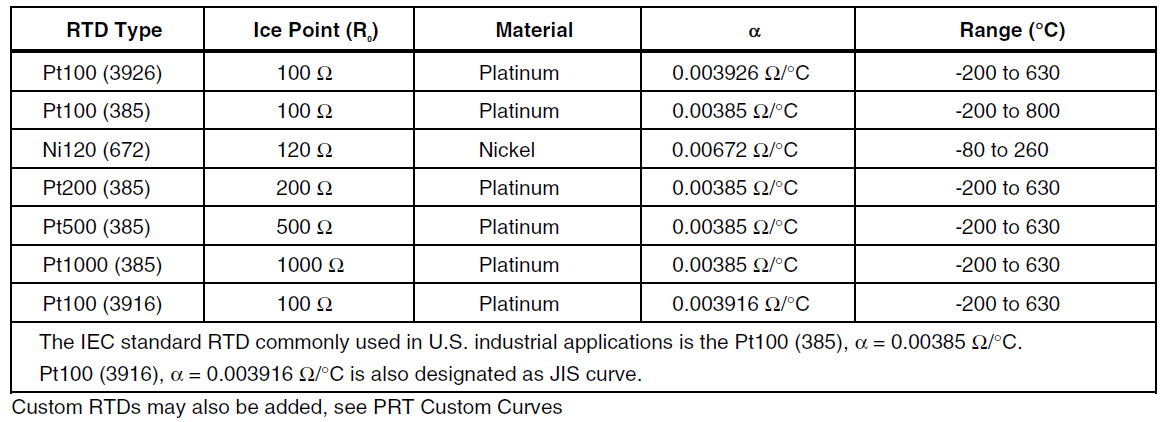

جهت کالیبره کردن RTD های 2 ، 3 و چهار سیمه مطابق با جدول زیر

ابتدا حالت اندازه گیری را انتخاب کنید دکمه RTD را فشار دهید تا عبارت بر روی صفحه نمایش ظاهر شود  به کمک کلید های جهت بالا و پایین نوع 2 و3 و 4 سیم آن را انتخاب کنید  سپس مطابق با شکل زیر RTD ها را به کالیبراتور متصل کنید.

RTD ها به وسیله  مقاومتشان  در دمای صفر درجه سانتی گراد یا مقاومت نقطه انجماد R₀   از یکدیگر متمایز می شوند اما عمدتا دارای مقاومت انجماد 100 اهم می باشند این کالیبراتور قابلیت اندازه گیری مقاومت حرارتی با ورودی های 2 ، 3 و 4 سیم را داراست مدل سه سیم برای اندازه گیری های معمولی و 4 سیم برای اندازه گیری های دقت بالا و دوسیم برای دقت پایین می باشد

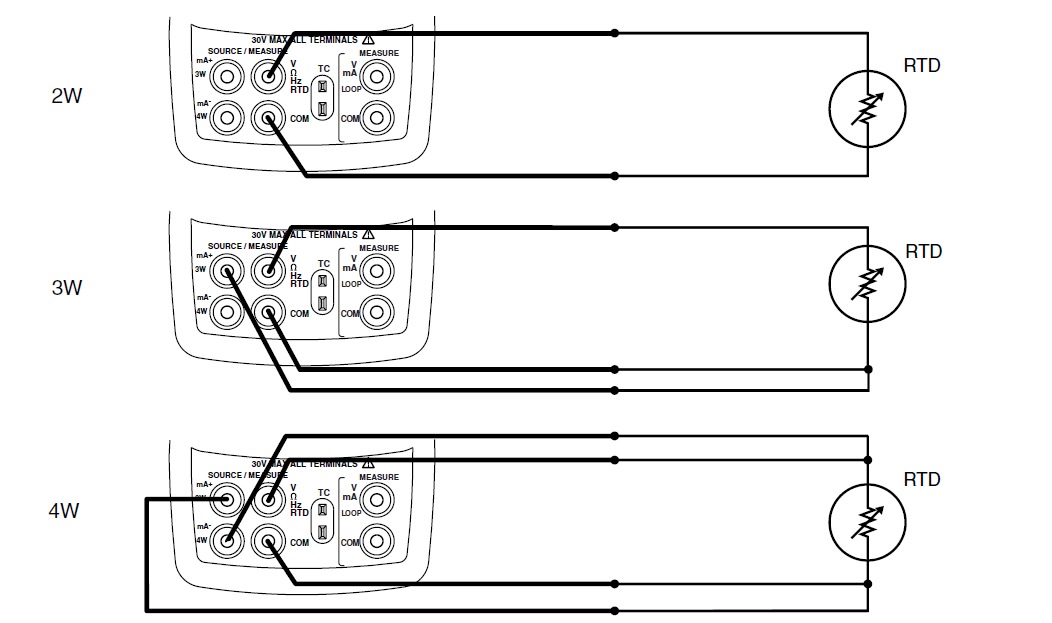

نحوه اتصال انواع RTD های 2 ، 3 و چهار سیمه به کالیبراتور چند منظوره فلوک 726 مطابق با شکل زیر است.

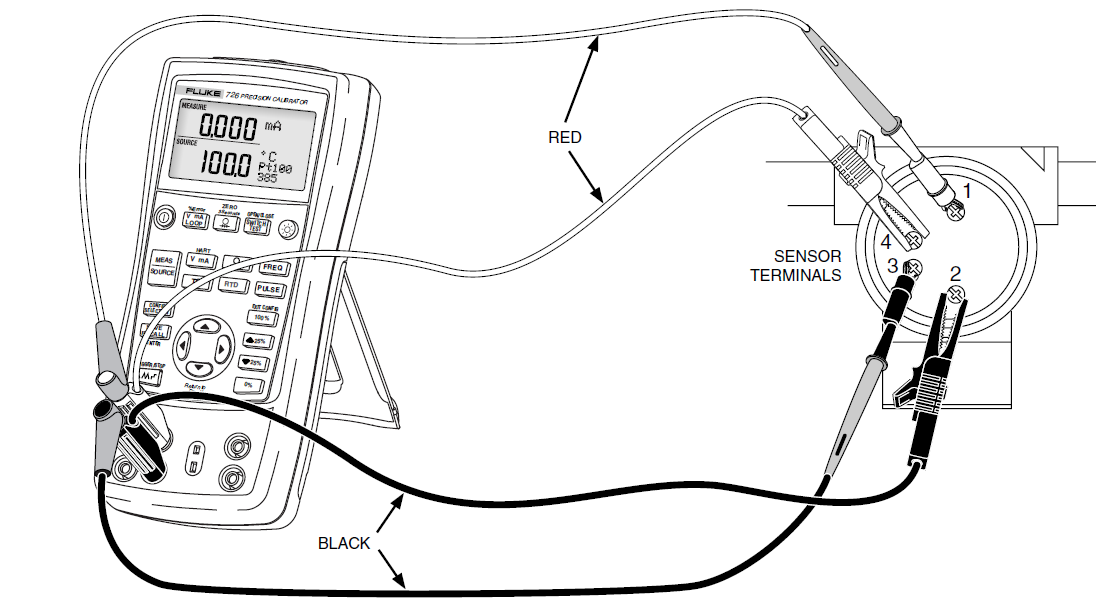

دستگاه تحت تست را مطابق با شکل زیر به کالیبراتور متصل کنید برای شبیه سازی RTD  ابتدا دکمه RTD را فشار دهید در صورت نیاز قبل از انتخاب مد شبیه سازی مقاومت حرارتی ابتدا حالت سورس را با فشردن کلید مربوطه انتخاب کنید

اخطار  : از ترمینال های 3Wو 4W فقط برای اندازه گیری استفاده کنید و نه برای شبیه سازی !!!

کالیبراتور، RTD دو سیم را در پنل جلویی خود شبیه سازی می کند  و برای شبیه سازی  RTD  سه و چهار سیم بایستی از فیش های  مخروطی پایه بلندتر با محل اتصال کابل اضافه مطابق با شکل زیر استفاده کرد برای انتخاب دمای دلخواه از کلید های جهت استفاده کنید اگر صفحه نمایش مقدار EXI HI   را  نشان دهد دستگاه تحت تست را به مقادیر معتبر دستگاه محدود کنید.

برای دانلود راهنمای کاربری فارسی و پکیج آموزشی کار با دستگاه کالیبراتور چند منظوره فلوک 726 با ما تماس بگیرید.
