میدان دید لحظه ای IFOV در دوربین ترموگرافی

میدان دید Field of View

میدان دید Field of View یکی از اصلی ترین  ویژگی های دوربین های  ترموویژن است که  که اشاره به وسعت و گستره  دید انسان و تجهیزات دارای لنز فیلم برداری و عکاسی است که اختصارا به صورت  ( FOV )نوشته می شود

 میدان دید در انسان ها اصطلاحا به محدودیت های ناشی از دید انسان بر اساس توانایی های شبکیه چشم و یا وجود عینک در چشم و… اطلاق می شود که بنا به تعریف میزان درجه زاویه دید انسان در طول ثابت است که برای تجهیزات  دوربین دار نیز همین تعریف صادق است.

 میدان دید دوربین ترموگرافی

میدان دید FOV  در دوربین ها و سایر تجهیزات

در دوربین ها ، دوربین های ترموگرافی یا ترموویژن  فاصله کانونی لنز و اندازه سنسور تصویر برداری رابطه ثابت بین میدان دید و فاصله دید کاری را تنظیم می کنند همان طور که گفته شد میدان دید زاویه منظره از دیدگاه دوربین است و این میدان و اندازه تصویر بر وضوح تاثیر مستقیم دارد

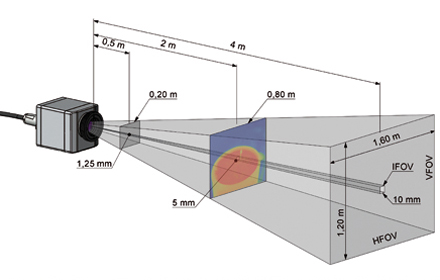

 میدان دید دوربین ترموگرافی حرارتی ترموویژن

میدان دید لحظه ای (IFOV)  و نسبت فاصله اندازه گیری به نقطه (D:S)

میدان دید لحظه ای اصطلاحا میزان وضوح فضای عکس برداری یا تصویر برداری  از را دور است  که به رزولوشن فضا یا وضوح هندسی و یا میدان دید لحظه ای (IFOV)  شناخته می شود واحد اندازه گیری آن میلی رادیان milliradians (mrad) است که بنا به تعریف منطقه تحت دید یا پوشش یک پیکسل واحد  را در دستگاه گویند و تعداد پیکسل هایی که برای محاسبه درجه حرارت یا حداقل کیفیت تصویر نقطه ای استفاده می شود نسبت فاصله اندازه گیری به نقطه نامیده می شود که به صورت (D:S) ویا (DTS) نوشته می شود.

برای مثال وقتی گفته می شود دوربین ترموویژنی دارای لنز استاندارد با نسبت اندازه گیری 1:200 است این معنی استنباط  می شود که این ترموویژن می تواند دمای یک هدف 5 میلی متری را در فاصله 1000 میلی متری اندازه گیری کند و این نسبت با رابطه 1:100 قابل تعمیم است

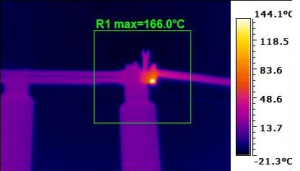

 ترموگرافی

باید دانست که MFOV یا میدان دید قابل اندازه گیری همان D:S می باشد که نباید با میدان دید لحظه ای IFOV اشتباه گرفته شود.
