آموزش کالیبراسیون پارامتر های الکتریکی در کالیبراتور FLUKE 725

 کالیبراسیون پارامتر های الکتریکی در کالیبراتور FLUKE 725

کالیبراتور فلوک 725 یکی از کالیبراتورهای حرفه ای کمپانی فلوک است که قابلیت تست و کالیبراسیون پارامتر های مختلف را داراست این دستگاه قابلیت اندازه گیری و ارائه سورس کالیبراسیون ولتاژ ، آمپر ، RTDها ، ترموکوپل ، فرکانس و مقاومت در سنسور های تست و منبع را داراست

گروه فنی و مهندسی سیانکو به عنوان عرضه کننده عمده تجهیزات اندازه گیری و ابزار دقیق با قیمت مناسب و نمایندگی رسمی کمپانی فلوک برای اولین بار در ایران اقدام به انتشار بسته های آموزشی شامل فیلم و راهنمای کاربری فارسی کامل تجهیزات فلوک نموده است. در این پیج آموزشی نحوه کالیبراسیون پارامتر های الکتریکی به کمک کالیبراتور مولتی فانکشن فلوک 725 بررسی خواهد شد.

اندازه گیری پارامتر های الکتریکی در فلوک 725

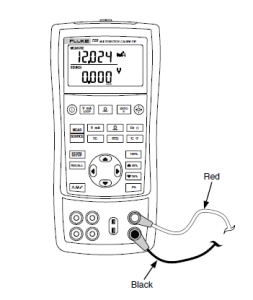

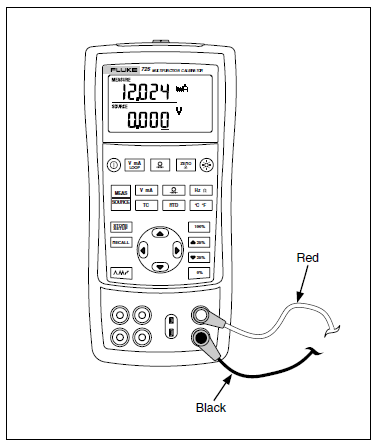

برای اندازه گیری جریان و یا ولتاژ خروجی و نمایش این مقادیر در بالای صفحه به ترتیب کلید انتخاب پارامتر را فشار دهید و یکی از دو حالت ولتاژ و جریان را انتخاب کنید سپس رابط های تست را مطابق با شکل به دستگاه متصل کنید.

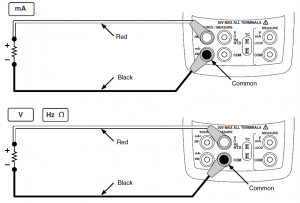

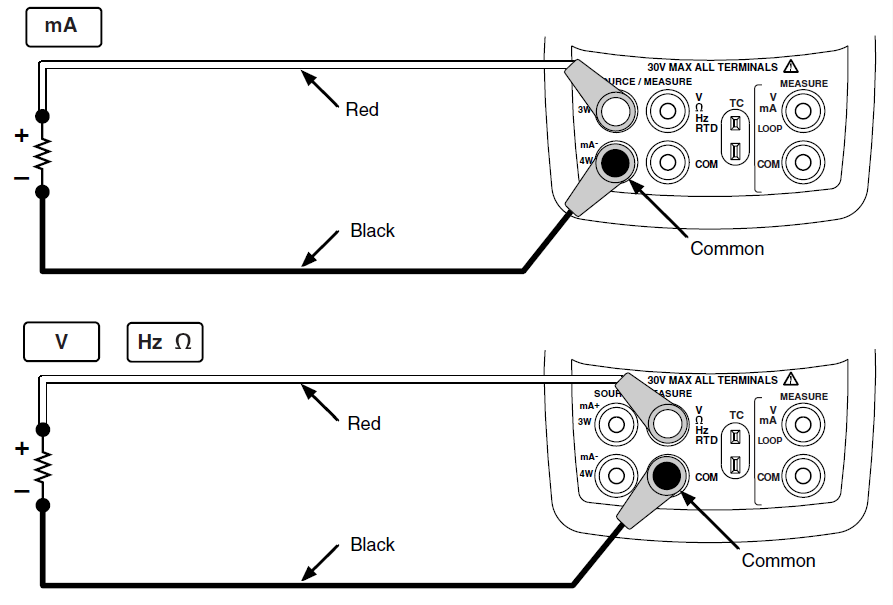

برای اندازه گیری پارامتر های الکتریکی به وسیله  ترمینال های ثانویه دستگاه و نمایش مقادیر اندازه گیری شده در قسمت پایین صفحه نمایش دستگاه ابتدا مطابق با شکل رابط های تست را به دستگاه متصل کنید سپس در صورت لزوم حالت دستگاه را از مد سورس به اندازه گیری تغییر دهید

دکمه انتخاب ولتاژ و جریان  یا فرکانس و مقاومت را برای اندازه گیری ولتاژ جریان یا فرکانس و مقاومت فشار دهید

   کالیبراسیون پارامتر های الکتریکی در کالیبراتور FLUKE 725 کالیبراسیون پارامتر های الکتریکی در کالیبراتور FLUKE 725



استفاده از مد سورس

در مد سورس کالیبراتور سیگنال هایی برای تست و کالیبراسیون فرآیند دستگاه ها تولید می کند این کالیبراتور می تواند ولتاژ و جریان فرکانس و حتی مقاومت را شبیه سازی کند خروجی الکتریکی شبیه سازی شده RTD و دمای سنسور ترموکوپل را فراهم می کند همچنین فشار گاز منابع خارجی را اندازه گیری می کند و با اعمال این فشار به سایر تجهیزات اندازه گیری آنها را کالیبره مینماید

منابع 4 تا 20 میلی آمپر

برای انتخاب منبع جریان ابتدا رابط های تست را به ترمینال های میلی آمپر  در ستون سمت چپ دستگاه متصل کنید در صورت نیاز حالت اندازه گیری را توسط کلید مربوطه انتخاب کنید پارامتر خروجی را با فشردن کلید انتخاب ولتاژ و جریان بر حسب میلی آمپر انتخاب کنید و مقدار آن را با فشردن کلید جهت بالا و پایین تنظیم کنید

شبیه سازی ترانسمیتر  4 تا 20 میلی امپر

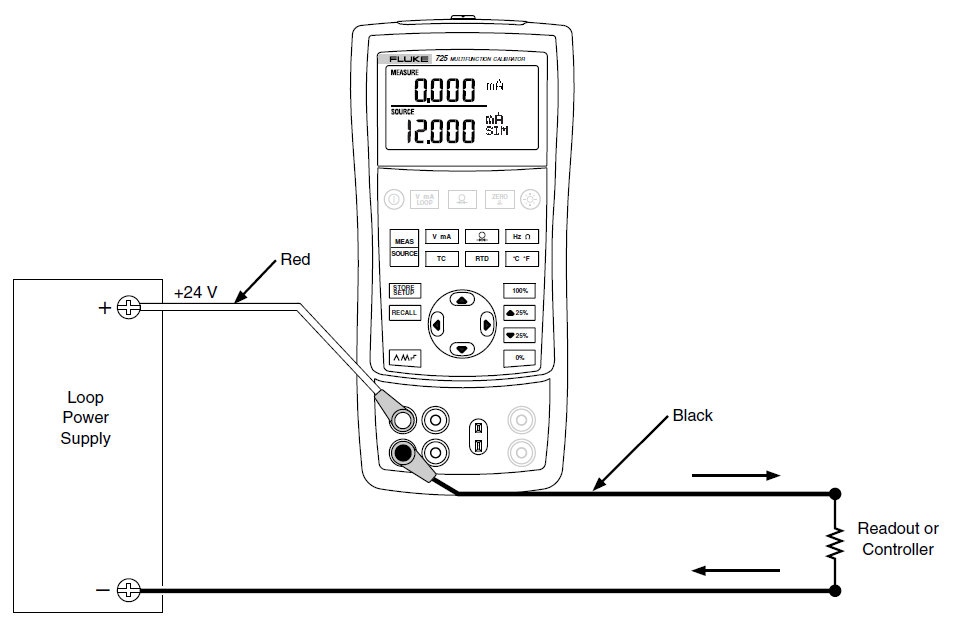

مد شبیه سازی  جریان  ترانسمیتر یکی از ویژگی های خاص این دستگاه است  برای انجام این  کار کالیبراتور را به لوپ مورد نظر متصل کنید مدار بین منبع توان حلقه و  حلقه را مطابق با شکل زیر برقرار کنید دقت کنید ولتاژ  سورس توان حلقه  برابر با 24 ولت باشد در صورت نیاز مد سورس را انتخاب کنید  سپس دکمه مورد نظر را فشار دهید تا مد میلی آمپر و شبیه سازی انتخاب شود دقت کنید در هنگام انتخاب دو مد مورد نظر به طور همزمان عبارت mA و SIM بایستی بر روی صفحه نمایش نشان داده شود جریان دلخواه خود را توسط کلید های جهت بالا و پایین انتخاب کنید.

  کالیبراسیون پارامتر های الکتریکی در کالیبراتور FLUKE 725



حالت سورس و منبع برای سایر پارامتر های الکتریکی

مقادیر ولتاژ مقاومت و فرکانس همچنین در این کالیبراتور در قسمت پایینی صفحه نمایش نشان داده می شوند

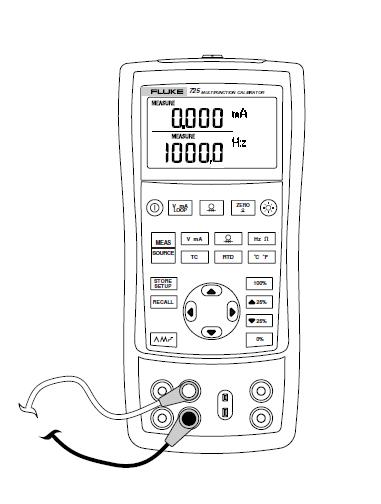

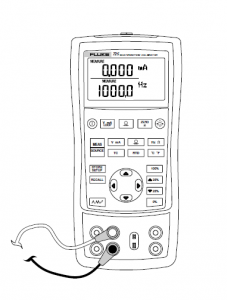

جهت انتخاب و تعیین سورس برای هریک از پارامتر های الکتریکی نام برده شده  ابتدا رابط های تست را مطابق با شکل زیر به دستگاه متصل کنید در صورت نیاز مد سورس را انتخاب کنید سپس با فشردن کلید مورد نظر را مد سورس ولتاژ دی سی یا حالت مرجع فرکانس یا مقاومت را انتخاب کنید مقدار دلخواه را با فشردن کلید های جهت انتخاب کنید.

 آموزش کالیبراسیون پارامتر های الکتریکی در کالیبراتور FLUKE 725

برای دانلود و دریافت راهنمای کامل کار با دستگاه کالیبراتور مولتی فانکشن فلوک 725 با ما تماس بگیرید
