آشنایی با آنالایزر گاز

آنالایزر گاز چیست

آنالایزر گاز دستگاهی برای آشکار سازی  ویا تعیین مقدار همچنین تشخیص نوع گازهای آلاینده، سمی یا قابل اشتعال و غیره است. به عبارت دقیق تر آنالایزرهای گاز دستگاه های تحلیلی هستند که غلظت یا کیفیت یک ترکیب گازی خاص را در مخلوطی از گازهای متعدد اندازه گیری می کنند. این تجهیزات در طیف وسیعی از صنایع استفاده میشوند.

اجزاء اصلی آنالایزرگاز

آنالایزر های گاز عمدتا دارای چند بخش شامل سنسور جهت تشخیص گاز و جمع آوری داده‌های آنالوگ است. در ادامه ريز پردازشگرهای دستگاه مقادیر را تبدیل و تحلیل می کنند. در انتها مقادیر آنالیز شده از یک یا چند گاز در بخش خروجی  به ال سی دی، کنترلر صنعتی با توجه به پروتكل‌های ارتباطی ، سیستم هشدار و … انتقال پیدا میکند.

درهنگام خرید آنالایزر گاز باید دقت کنید که در سیستم های گازسنج انتخاب نوع سنسور با توجه به کاربرد و عملکرد دستگاه بسيار مهم است. چنانچه نوع سنسور و آشکارسازگاز بطور نامناسب انتخاب شوند. عملکرد سيستم با اختلال همراه خواهد بود. لذا انتخاب نادرست گازسنج، سبب کارایی پایین دستگاه در محیط تحت آزمایش میشودو برای جلوگیری از مشکلات اینچنینی قبل از خرید با همکاران بخش فروش و مشاوره بازرگانی سیانکو تماس بگیرید.

انواع آنالایزر گاز از نظر نوع سنسور و کاربرد

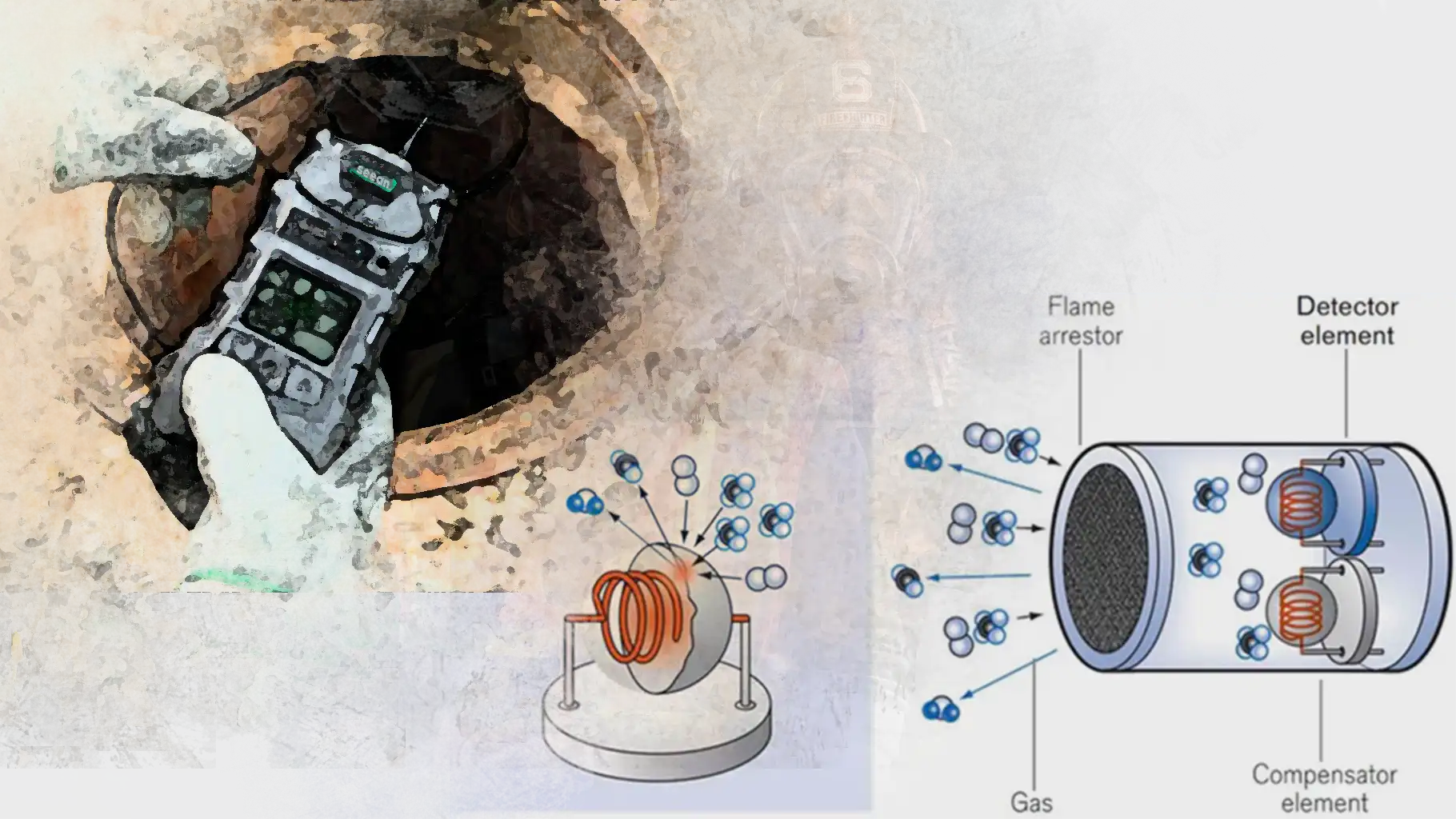

گازسنج CB

آنالایز کننده گاز صنعتی Pellistor/Catalytic Bead (CB) عمدتا جهت آشکارسازی انواع گاز محترقه و واکنش دهنده وهمچنین برای تعیین کمیت گازهای قابل اشتعال درسطح LEL استفاده میشوند. این نوع سنسورها تقریباً یک قرن است که در گستره کاملی از گازهای قابل احتراق، از جمله هیدروژن، متان، بوتان، پروپان، مونوکسید کربن یا استیلن و … در تغییرات دمایی یا رطوبت کار میکنند.

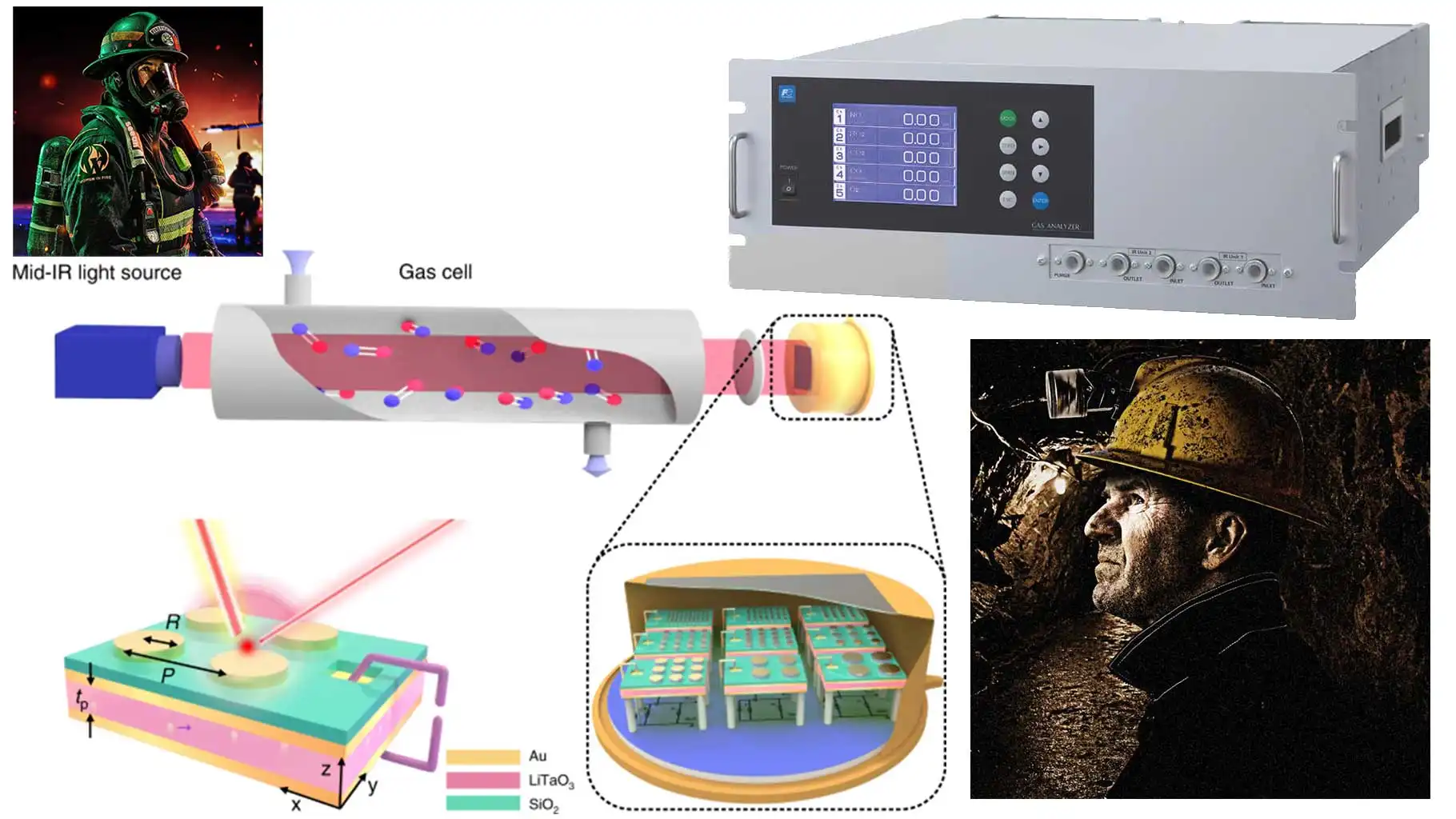

آنالایزر گاز PIR/NDIR چیست

آنالایزرهای گاز صنعتی نقطه ای/غیر پراکنده مادون قرمز (PIR/NDIR) Point/Non-Dispersive Infrared آنالایزرهای گاز صنعتی مادون قرمز IR  براساس اندازه گیری حدود دو فرکانس  کار میکند.

یکی از دو فرکانس با طول موج مناسب برای جذب توسط مولکول های گاز و دیگری در یک طول موج مرجع است که توسط گاز مصرف نمی شود. این سنسورهای  آشکارساز برای تشخیص گازهای هیدروکربنی، به ویژه در شرایط اکسیژن پایین بسیار کاربردی هستند. این سنسورها را می توان همچنین برای تشخیص همگرایی بالای سیلیکون ها، گازهای هیدرید یا هیدروکربن های هالوژنه نیز استفاده کرد.

تذکر: این سری از سنسورها نباید در جایی که هیدروژن در دسترس است استفاده شوند.

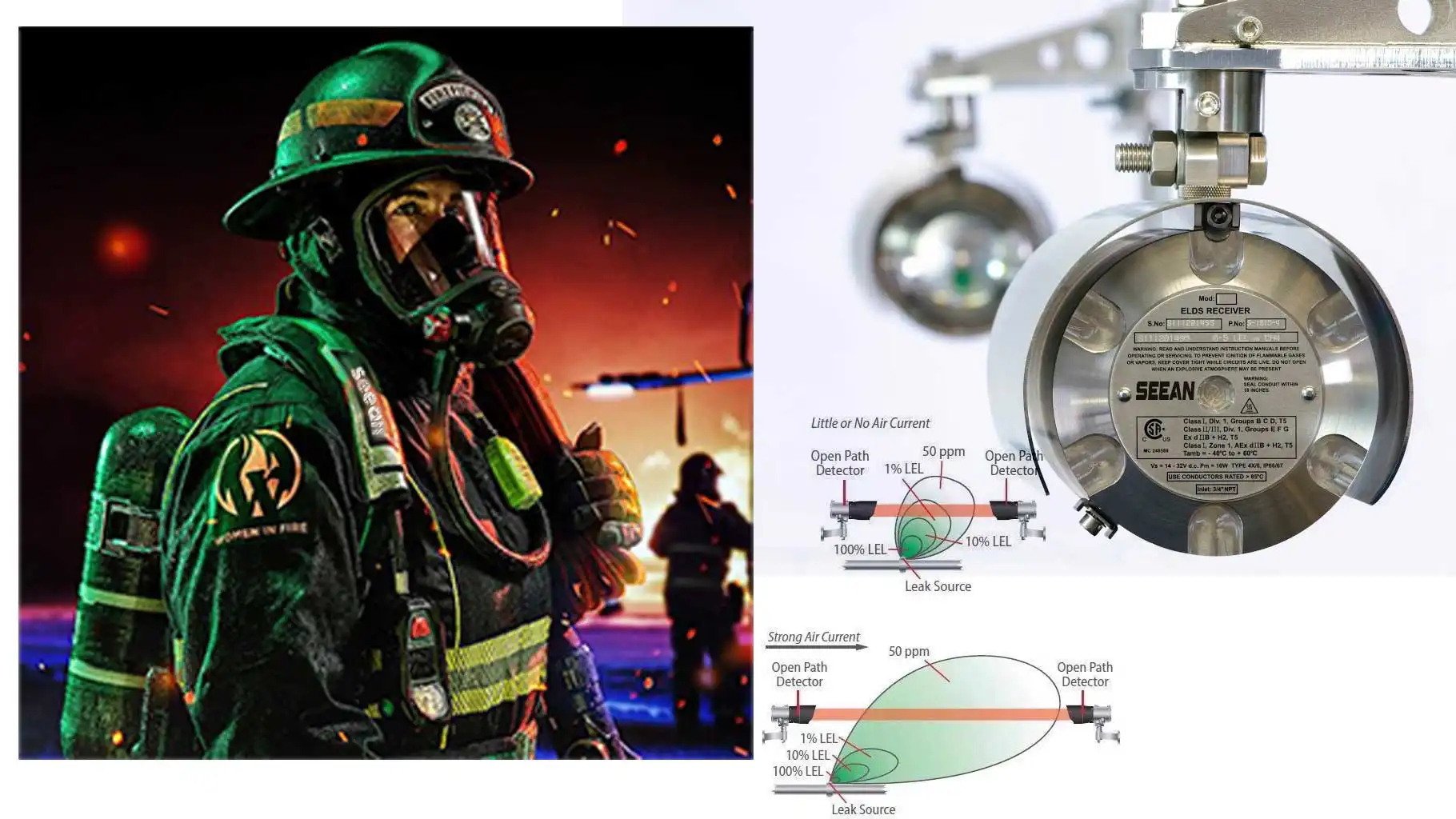

سنسور گاز OPIR

سنسورهای گاز صنعتی مادون قرمز  [Open Path Infrared Detector] (OPIR) گازسنج مادون قرمز  OPIR از نظر عملکرد با گازسنج های مادون قرمز  IRمشابه هستند. این آشکارساز گاز بر حسب LFL.m و ppm.m  مقادیر نشت گاز های در حجم زیاد یا کم را شناسایی میکند. سنسور خطی Open-Path معمولاً از چند متر تا چند صد متر کارایی دارد. آشکارسازهای گاز مسیر باز مادون قرمز گاز را در هر نقطه از مسیر پرتو تشخیص می دهند.

این تجهیزات به طور گسترده در صنایع نفت و پتروشیمی عمدتا برای دستیابی به آشکارسازی نشتی گازهای قابل اشتعال در غلظت های قابل مقایسه با حد LEL استفاده می شوند. این سنسور صنعتی برای گاز های هیدروکربنی، سیلیکون ها، گازهای هیدرید یا هیدروکربن های هالوژنه در مناطق باز و بزرگ ایده ال است.

آنالایزر گاز TLDS/ELDS چیست

آنالایزر گاز صنعتی لیزری (TLDS/ELDS) [Tunable/Enhanced Laser Diode Spectroscopy] گاز سنج لیزری TLDS/ELDS بر اساس تکنیک طیف‌سنجی جذب لیزری دیود قابل تنظیم توسط سنسور کار میکند که مشخصات ظریب جذب گاز سبب شناسایی و تجزیه و تحلیل  آن می شود. در این سری از آنالایزر های گاز از نوع خاصی از دیود لیزری استفاده میکنند که قادر است. دقیقاً با طول موج های خاص تنظیم شود تا با تجزیه و تحلیل میزان جذب نور در آن طول موج ها، غلظت مولکول های گاز خاص را در یک نمونه شناسایی و اندازه گیری کند و حساسیت و گزینش پذیری بالایی را برای تشخیص ردیابی گاز ارائه میدهد.

سنسورها و گازسنج های  OPIR و TLDS/ELDS با وجود اینکه در برابر سیستم های نوری و منابع نور لیزری دچار نویز و اختلال در تشخیص میشوند اما در آشکارسازی گازهای متان، بخار آب و سایر گاز های هیدروکربنی در پالایشگاه دارای عملکرد فوق العاده هستند.

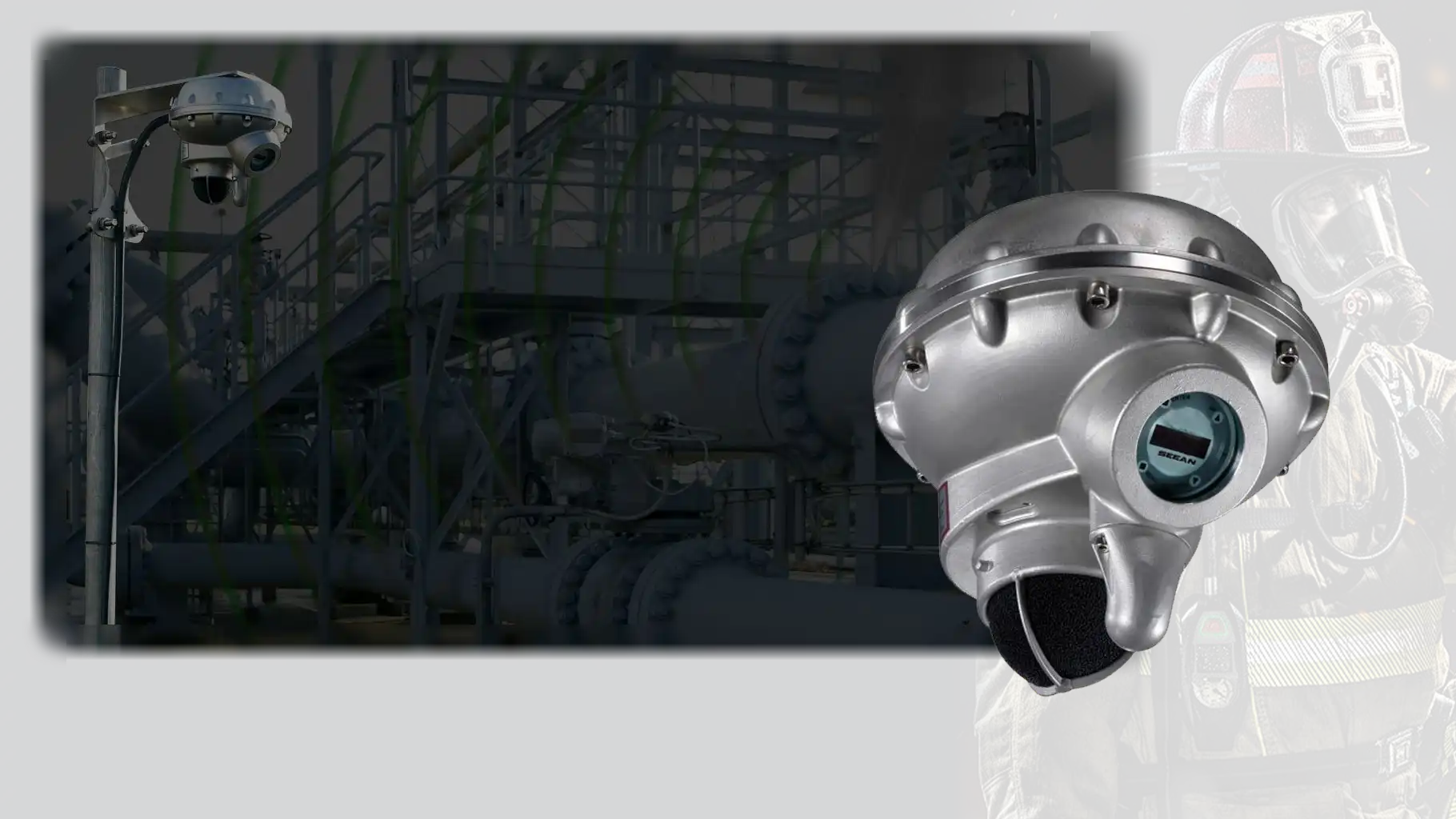

نشت یاب گاز اولتراسونیک

نشت یاب گاز اولتراسونیک Ultrasonic Gas Leak Detector(UGLD) از نظر تکنیک اندازه گیری بسیار متفاوت از دیگر سنسورهای گازسنج است. این سری آنالایزر گاز قادر است، گازهای انباشته شده  نظیر دی اکسید کربن، اتیلن، سولفید هیدروژن، متان، اتان، هلیوم، هیدروژن، پروپان، پروپیلن را بدون تماس با نشتی از راه دور شناسایی کند.

سنسورهای اکوستیک برای تشخیص نشتی از صدای تولید شده در اثر خروج گاز در فرکانس های اولتراسونیک استفاده می کنند. سیستم پردازش پیشرفته صدا، نویز نشت گاز و نویز ناخواسته پس‌زمینه را تشخیص می دهد. گازسنج صنعتی UGLD می تواند برای فضای باز و بسته همچنین محیط دارای تهویه مناسب استفاده شود.

گازسنج الکتروشیمیایی EC

سنسور گازسنج صنعتی الکتروشیمیایی Electrochemical gas analyzer (EC) از یک الکترود، شمارنده و رفرنس تشکیل شده است. که در یک محفظه با یک غشای قابل نفوذ گاز قرار گرفته اند. این محفظه در یک مایع الکترولیتی غوطه ور است. ترکیب این اجزا سنسور الکتروشیمیایی را تشکیل می دهد.

یک واکنش الکتروشیمیایی شامل اکسایش یا کاهش، با توجه به نوع گاز درهنگام رسیدن گاز به الکترود سبب تولید یک جریان منفی بین  دو الکترود میشود. این جریان با غلظت گاز نسبت مستقیم دارد. سپس این جریان بر اساس کالیبراسیون تقویت و پردازش می‌شود تا به کاربر یک مقدار برحسب PPM  یا درصد حجمی گزارش شود. حسگرهای الکتروشیمیایی برای شناسایی یک گاز خاص طراحی شده اند. اما اکثر آنها درجاتی از حساسیت متقاطع را نشان می دهند. این پدیده به واکنش سنسور به گازهایی غیر از گاز هدف اشاره دارد. که عموماً در نتیجه واکنش شیمیایی بیشتر در گاز غیر هدف نسبت به گاز هدف است. در برخی موارد، گاز غیر هدف می تواند حضور گاز هدف را بپوشاند. به این دلایل، استفاده از فیلترها و ولتاژ بایاس در طول عملیات برای به حداقل رساندن تأثیر حساسیت متقاطع بر دقت قرائت ها مهم است.

آنالایزر گاز MEMS چیست

آنالایزر میکرو الکترومکانیکی Micro-Electro-Mechanical Systems (MEMS) با بهره گیری از تکنولوژی به روزتر نسبت به مدل های قبلی دارای ابعاد فشرده، حساسیت بالا و زمان پاسخ سریع در مقایسه با آنالایزرهای گاز سنتی، که امکان نظارت دقیق بر سطوح گاز در محیط های پیچیده را فراهم می کند.

انواع آنالایزر گاز از نظر محیط کاری

آنالایزر های گاز با توجه به نوع مصرف به دو دسته زیر دسته گازسنج های محیطی و گازسنج دودکش و گاز حاصل از احتراق تقسیم میشوند.

آنالایزر گازهای محیط

این سری از گازسنج های محيطی به دو بخش قابل استفاده در محیط صنعتی و هوای پاک تقسیم میشوند که شامل انواع گازسنج و دتکتور تیوب و ایستگاه ‌های آنالیز ثابت و سیار هستند.

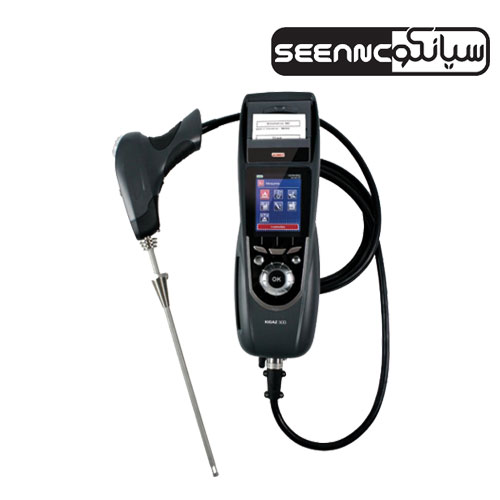

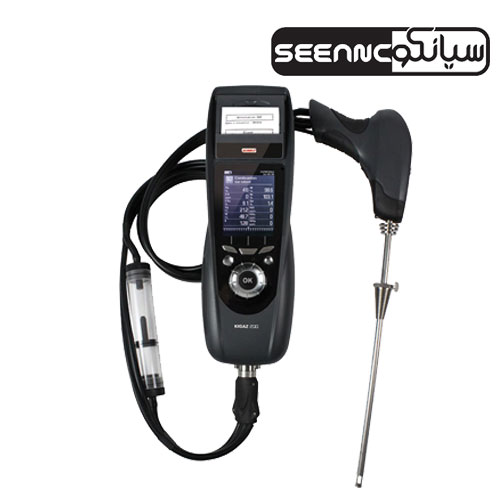

آنالایزر گاز های حاصل از احتراق چیست

آنالايزرهای گاز حاصل از احتراق شامل آنالیز خروجی دودکش صنایع و خروجی اگزوز خودرو هستند. آنالایزرهای خروجی دودکش صنایع به دو دسته ثابت و پرتابل تقسیم میشوند مدل پرتابل، علاوه بر استفاده در صنایع نظامی و  مناطق جنگی، در صنایع نفت و گاز و موارد مشابه نیز استفاده میشود.
