آشنایی با ترانسمیتر (Transmitter)

ترانسمیتر در حیطه ابزار دقیق به تجهیزی اطلاق میشود که یکی از پارامترهای فیزیکی نظیر فشار ، دما ، فلو یا جریان سیال ، رطوبت ، سرعت ، سطخ یا ارتفاع مواد داخل مخزن ، وزن ، و … را به سیگنالی استاندارد نظیر ۴ تا ۲۰ میلی آمپر یا صفر تا ده ولت تبدیل و قابلیت ارسال سیگنال را به صورت دو سیمه یا پاور لوپ داشته باشد .
در پروسه ها و سیستمهای صنعتی از این ابزار دقیق زیاد استفاده می شود . برای مثال در یک کوره برای کنترل دما پس از اندازه گیری توسط ترموکوپل یا پی تی صد نیاز به ارسال این اطلاعات دمایی به اطاق کنترل یا به کنترلر دما است که این وظیفه به عهدۀ ترانسمیتر دما است . در پروسه های کنترل فشار ، ارتفاع ماده درون مخزن ، رطوبت و و…نیز با انواع ترانسمیتر ارسال سیگنال جهت کنترل و مانیتورینگ به عمل می آید .

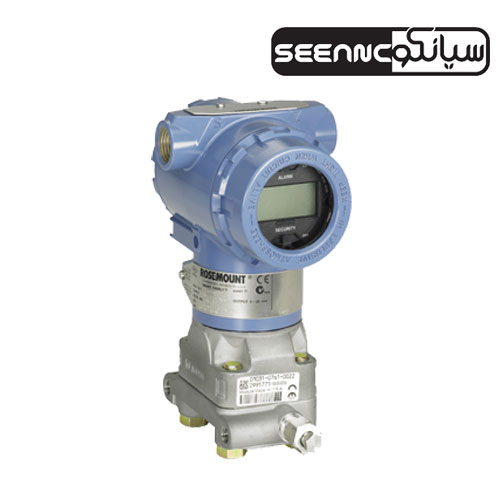

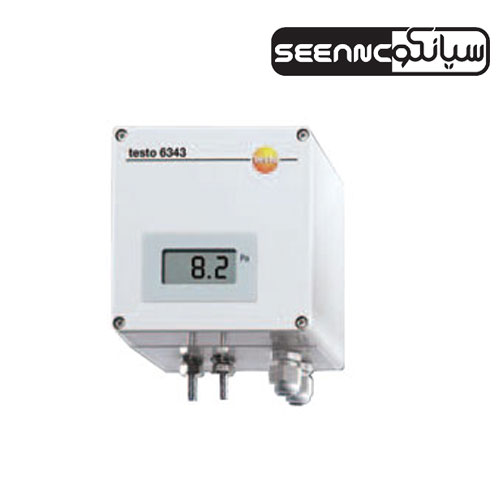

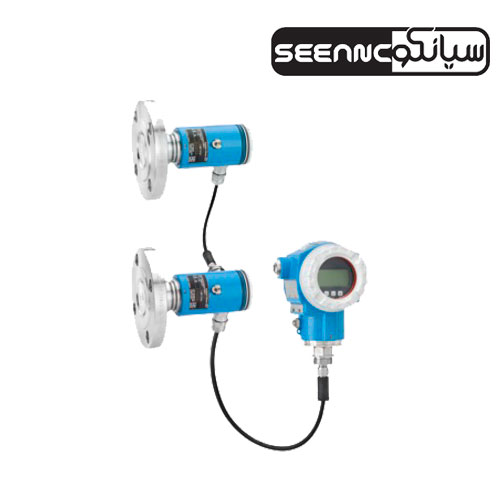

ترانسمیتر اختلاف فشار Diffrentional Pressure Transmitter

ترانسمیتر های اختلاف فشار یکی از کلیدی ترین تجهیزات ابزار دقیق محسوب میشوند . این تجهیزات در اندازه گیری پارامترهای دیگری نظیر ارتفاع مخازن و فلو نیز کاربرد فراوان دارد و با توجه به دقت و تکرار پذیری که در اندازه گیری فلو و سطح مایعات دارند در صنعت بسیار استفاده میگردند .امروزه با توجه به پیشرفت علم الکترونیک و استفاده از میکروپروسسور در این تجهیزات امکان کالیبره و مانیتور از راه دور آنها را نیز ممکن کرده است . در انتخاب این تجهیزات بایستی به موارد زیر توجه کرد .

  • امکان کالیبره کردن آن
  • هوشمند یا اسمارت بودن تجهیز که معمولا پروتکل هارت است
  • جنس کپسول که معمولا استیل میباشد
  • فشار تحمل تجهیز
  • رنج و گستره اندازه گیری فشار
  • دقت ترانسمیتر

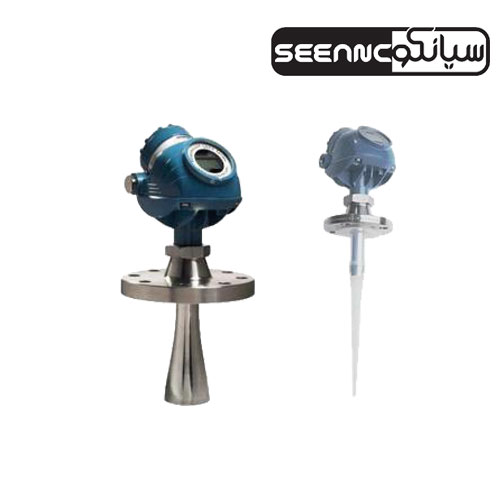

ترانسمیتر سطح یا لول ترانسمیتر Level transmitter

برای مانیتورینگ یا انتقال اطلاعات ارتفاع مواد موجود در مخازن با توجه به وضعیت مخزن و بسته به شرایط خاص مخزن ائم از تحت فشار بودن و دمای کاری آن و یا وجود بخارات موجود و یا نوع ماده که میتواند مایع یا مواد پودری و دانه ای باشد از مکانیزمهای مختلف میتوان استفاده کرد . متداول ترین روش برای انتقال اطلاعات سطح مخزن مخصوصا در مخازن تحت فشار استفاده از ترانسمیتر اختلاف فشار میباشد

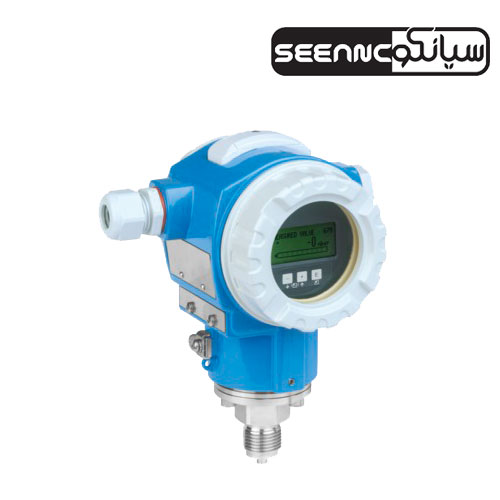

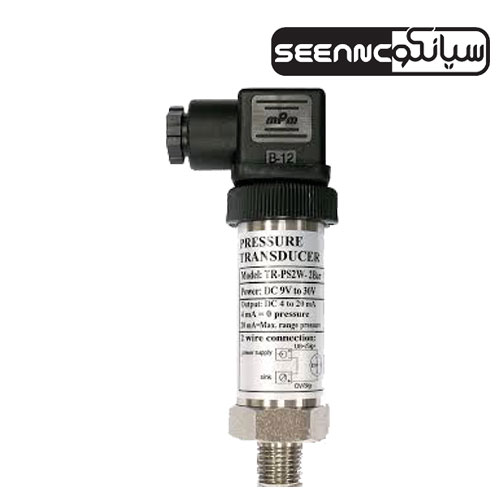

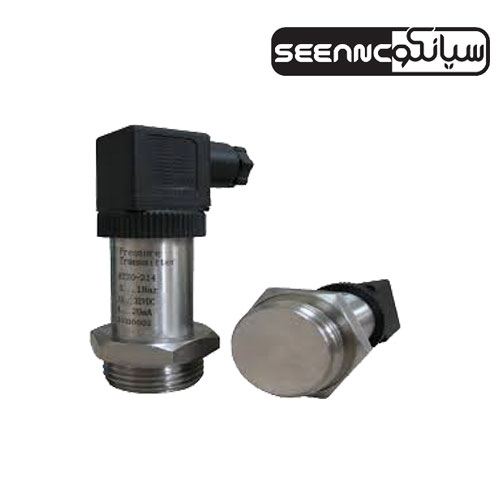

ترانسمیتر فشار Pressure transmitter

رانسمیتر یا منتقل کننده فشار یکی از پرکاربرد ترین تجهیزات و اداوات ابزار دقیق در کنترل و مانیتورینگ پروسه های مختلف صنعتی است . این ابزار علاوه بر این که در کنترل فشار و نمایش مقادیر آن کاربرد دارد میتواند به عنوان ترانسمیتر مقادیر سطح مایعات در مخازن و همچنین در مدلهای دیفرنیسیالی که همان ترانسمیتر اختلاف فشار نام دارد در مانیتورینگ و کنترل فلو به کار آید .
این تجهیزات در مدلهای قلمی ارزان قیمت و همچنین نمونه های اسمارت با پروتکل هارت و یا پروفیباس ارائه میگردند . ترانسمیتر فشار از مکانیزمهای مختلفی برای اندازه گیری دقیق فشار استفاده میکند که در دیتا شیب و یا اطلاعات فنی تجهیز به آن اشاره گردیده است که البته در بشتر مدلهای از نوع استرین گیج در المان سنسور ترانسمیتر استفاده میگردد . مورد دیگر دقت این تجیزات است که در مدلهای معمولی تا نیم درصد و در ترانسمیترهای پیشرفته و یا آزمایشگاهی دقیق تا بیست و پنج صدم درصد و یا بالاتر میرسد .در انتخاب این ابزار بایستی به موارد زیر توجه کرد :

  • دقت ترانسمیتر
  • نسبی یا مطلق بودن فشار
  • رنج فشار یا محدوده اندازه گیری
  • نوع خروجی مورد نیاز ترانسمیتر
  • نوع خورندگی ماده در ارتباط با سنسور

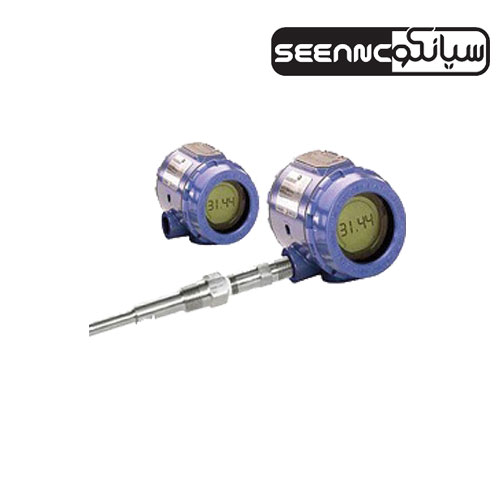

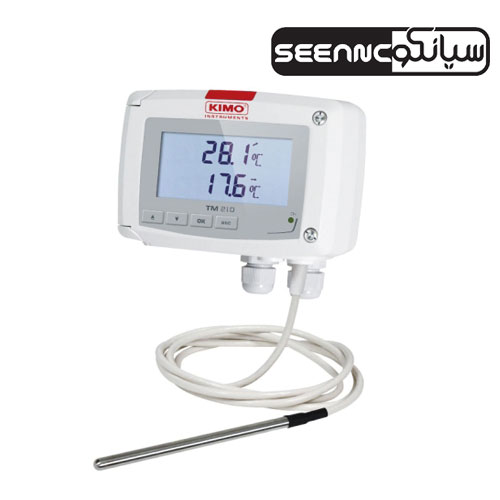

ترانسمیتر دما Temprature transmitter

ترانسمیترهای دما میتوانند در چندین مدل ساده و قابل کالیبره ارائه شوند. این ترانسمیترهای قابلیت تشخیص انواع سنسور دما نظیر انواع ترموکوپل و RTD ( ترمورزیستنس یا PT100 ) را دارند.
ترانسمترهای مطرح شده در مدلهای ریلی و مدلهای مخصوص هد (head) ترموکوپل و PT100 میباشند .


ترانسمیتر لودسل Load cell transmitter

ترانسیمتر لودسل برای ارسال مقادیر اندازه گیری شده توسط لودسل به یک سیگنال استاندارد که معمولا ۴ تا ۲۰ میلی آمیر است مورد استفاده قرار میگیرد . ترانسمیتر های لودسل معمولا در مدلهای ریلی و برای نصب در تابلو مورد تولید میگردند و بسته و در مدلهای پیشرفته تر با خروجی مدباس و یا یکی از پروتکهای متعارف ارائه میگردد .
برای انتخاب ترانسمیتر لودسل بایستی به موارد زیر توجه کرد :

  • محدوده اندازه گیری ترانسمیتر لودسل
  • نوع خروجی ترانسیمتر
  • دقت اندازه گیری ترانسمیتر لودسل
  • نحوه نصب
  • در صورت لزوم پروتکل ارتباطی با شبکه ترانسمیتر لودسل

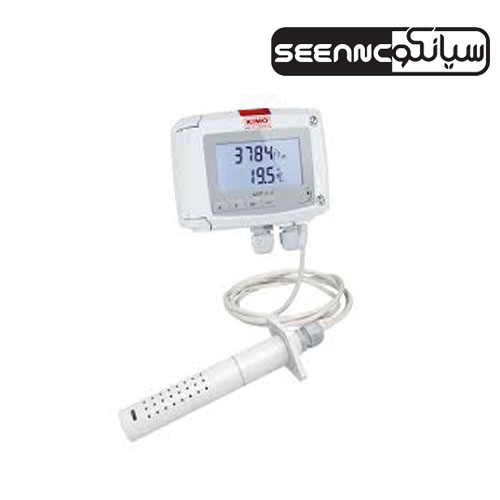

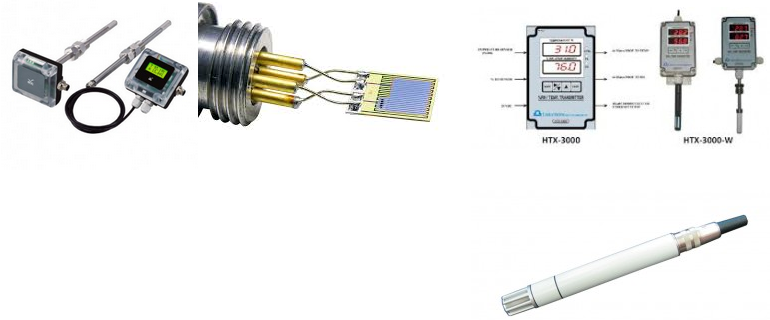

ترانسمیتر رطوبت Humidity Transmitter

ترانسمیتر رطوبت برای ارسال اطلاعات مربوط به رطوبت و نقطه شبنم به اتاق کنترل یا PLC یا جهت رکورد گیری و کنترل مورد استفاده میگیرد . خروجی ترانسمیتر رطوبت بسته به انتخاب میتواند خروجی میلی آمپر و یا ولتاژ باشد و با توجه به نیاز و مورد اندازه گیری رنج ۰ تا ۱۰۰ درصد را در بر میگیرد.همیچنین با توجه به حساسیت اندازه گیری رطوبت دقت دستگاه میتواند متفاوت باشد .با توجه به این در اندازه گیری رطوبت به اندازه گیری دما نیاز میباشد. در انتخاب ترانسمیترهای رطوبت به موارد زیر بایتسی توجه نمود :

  • رنج اندازه گیری ترانسمیتر رطوبت
  • دقت ترانسمتر رطوبت
  • نوع خروجی ترانسمیتر رطوبت
  • امکان ارتباط با ترانسمیتر رطوبت با کامپیوتر یا شبکه صنعتی
  • نحوه نصب ابزار ترانسمیتر رطوبت
  • تغذیه ابزار ترانسمیتر رطوبت
