آموزش کار با مولتی متر هیوکی DT4282

جهت اندازه گیری ولتاژ های AC و DC که به ترتیب متناوب و مستقیم نامیده می شوند. ابتدا کلیک سلکتوری مولتی متر را در حالت دلخواه تنظیم کنید. سپس به هنگام باز شدن حفره مخصوص رابط ها را در محل مورد نظر وارد کنید. اکنون مولتی متر دیجیتال هیوکی شما آماده اندازه گیری مقادیر ولتاژ می باشد.

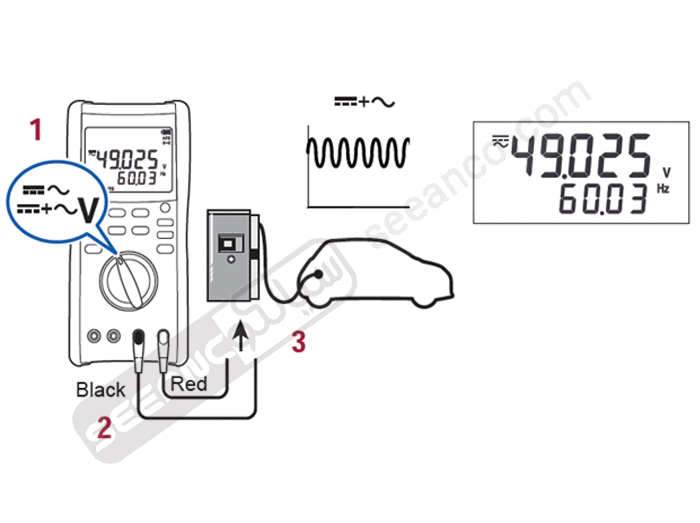

بررسی ولتاژ همنهشتی DC و AC و مولفه های AC  وDC ولتاژ

این کمیت از ویژگی های خاص برای مولتی متر هیوکی می باشد. جهت اندازه گیری این پارامتر کلید سلکتوری بر روی قسمت مشخص شده تنظیم می کنیم  سپس مقدار ولتاژ هم نهشتی و فرکانس مربوطه بر روی صفحه نمایش ظاهر می شود.

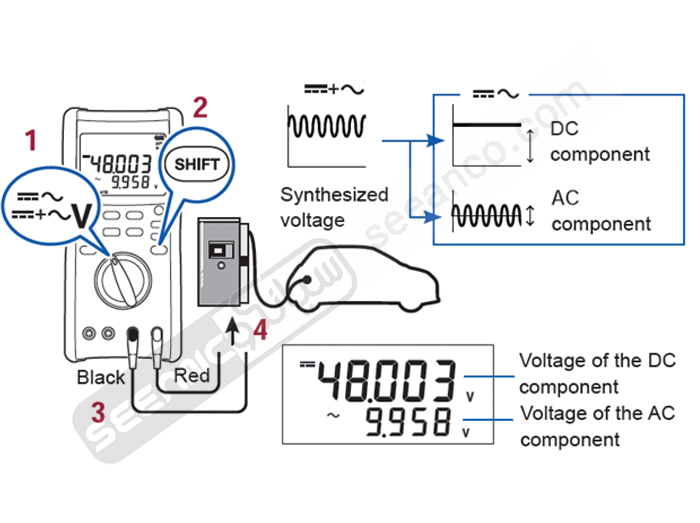

برای تفکیک مولفه های AC و DC  از یکدیگر کلید شیفت را فشار دهید. برای فهم بیشتر به عکس دقت کنید.

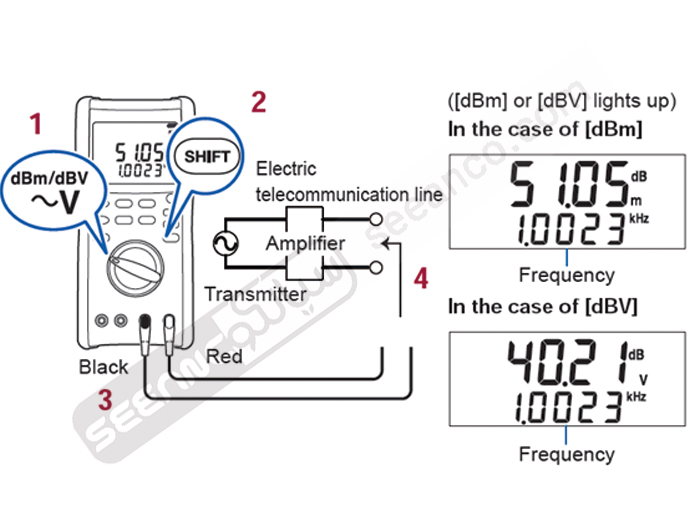

اندازه گیری مقادیر ولتاژ دسی بل و میلی وات دسی بل

برای اندازه گیری پارامتر های dBV وdBm سلکتور را در حالت اندازه گیری ولتاژ متناوب قرار دهید. سپس کلید شیفت را فشار دهید. مشاده می کنید که مولتی متر هیوکی  علاوه بر نمایش مقادیر فوق ذکر فرکانس کاری مورد نظر را نیز بر روی صفحه نمایش خود نشان می دهد.

اندازه گیری اتصالات در سیم ها، پرابها و مدار های مختلف

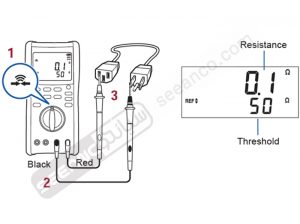

برای تست اتصال کوتاه در مدار ها و یا اتصالات هم چنین از هم گسستگی یا عدم آن در کابل ها و دیگر تجهیزات که می خواهید از سلامت آنها مطمئن شوید کلید سلکتوری را بر روی حالت مشخص شده در عکس تنظیم کنید رابط ها را در دوطرف سبم مورد نظر قرار دهید در صورت وجود به هم پیوستگی در سیم یا کابل مورد نظر بیزر  مولتی متر هیوکی به طور ممتد بوق خواهد زد.

در هنگام اندازه گیری این خاصیت توسط مولتی متر هیوکی می توانید حدود مقاومت آستانه اتصالات را تعیین کنید.

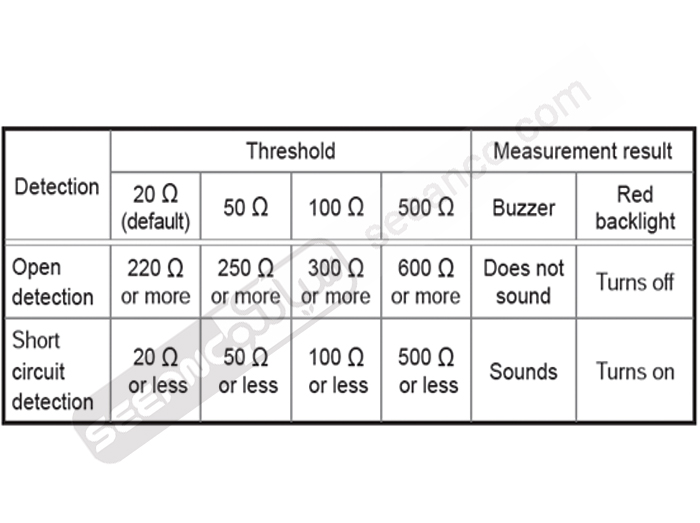

جدول زیر حدود مقاومت آستانه انتخابی و عملکرد مولتی متر دیجیتال هیوکی را نشان می دهد.

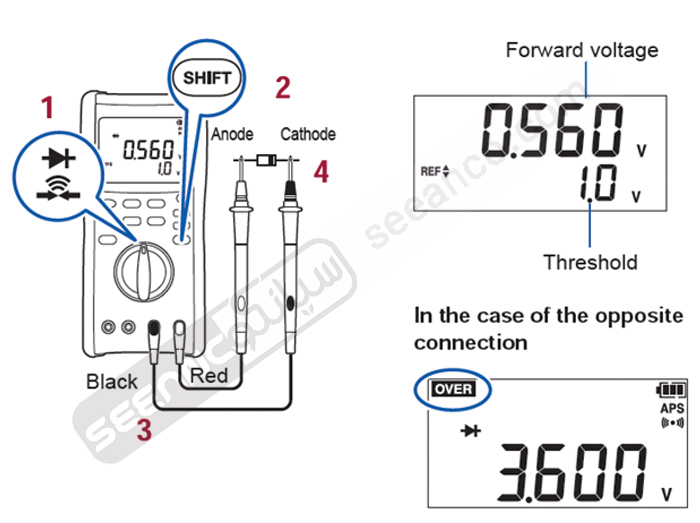

اندازه گیری ولتاژ آستانه دیود و تست سلامت آن

برای فعال سازی این خاصیت مولتی متر دیجیتال هیوکی جهت اندازه گیری  ولتاژ آستانه دیود تشخیص پایه های آن و…  کلید سلکتوری را در حالت بوق قرار دهید سپس کلید شیفت را فشار دهید.

در هنگام اندازه گیری ولتاژ آستانه محدوده های اندازه گیری توسط کلید های جهت بالا و پایین قابل تغییر می باشد.

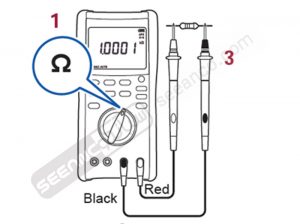

اندازه گیری مقاومت در مولتی متر دیجیتال هیوکی

جهت اندازه گیری مقادیر مقاومت توسط مولتی متر دیجیتال مطابق با تصویر عمل کنید. کلید سلکتوری را بر روی علامت اهم تنظیم کنید سپس با اتصال رابط ها به دوسر مقاومت این مقدار را اندازه گیری کنید همچنین شما می توانید در هر مرحله با فشردن دکمه رنج محدوده ، دقت اندازه گیری و عشار را تغییر دهید.

برای مشاهده ادامه آموزش فارسی کار با مولتی متر دیجیتال بر روی لینک کلیک کنید.

آموزش فارسی کار با مولتی متر دیجیتال هیوکی

برای دانلود راهنمای کاربری فارسی مولتی متر هیوکی DT4282 بر روی لینک کلیک کنید
